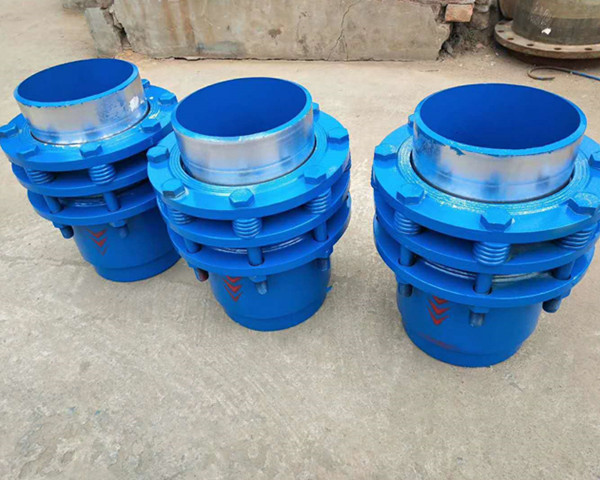

注填式套筒補償器是熱流體管道的補償裝置，多是用于直線管道的輔設。一般所過介質是熱水、蒸氣、油脂類，通過推動套筒對外套筒的滑移運動，達到熱膨脹的補償。注填式套筒補償器工作原理是通過熱力管道的熱脹推力推動伸縮芯管在密封結構內沿管道軸線方向作相對直線伸縮運動來吸收熱力管道軸向熱位移，從而達到釋放管道的熱應力，_管道的安全運行。

    注填式套筒補償器具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。注填式套筒補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下_性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子過標的系統上。注填式套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。

_

注填式套筒補償器的安裝注意事項：

    1、注填式套筒補償器安裝時，首先檢查其規格是否與定貨一致。

    2、單向補償器的滑動套筒應安裝在介質的流入端。

    3、與補償器兩端相焊接的管段   進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。

    4、注填式套筒補償器沿管道線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。

    5、在靠近注填式套筒補償器的管道處應設置導向滑動支座，防止側向位移。

    6、注意保護滑動表面，嚴禁碰傷或腐蝕。

    7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。

    8、注填式套筒補償器各種氣溫下，均可按_大長度Lmax安裝，不需預拉或預壓。

注填式套筒補償器的使用與維修：

    1、注填式套筒補償器在管道運行中，外套筒嚴禁受外界側向推力，應始終_與管路軸向同心，并避免出現阻礙外套筒正?；瑒?dòng)的情況。

    2、維修時應檢查密封裝置情況，及時旋緊螺栓，_密封無泄露。

    3、注填式套筒補償器表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，要考慮替換補償器。
